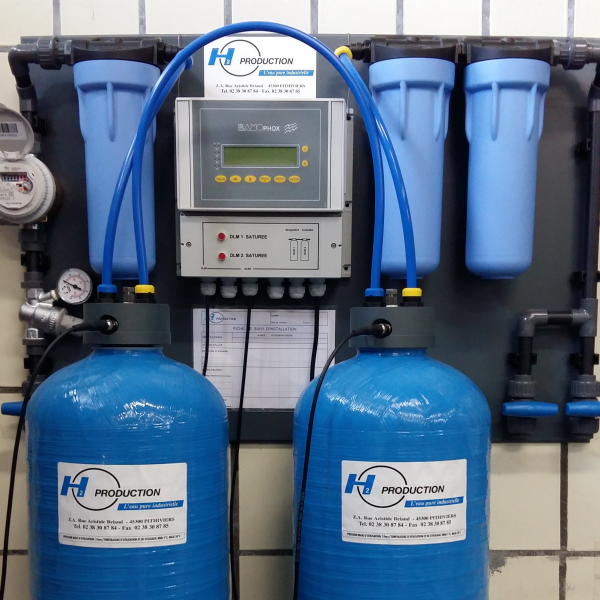

L’installation neuve H2O Production est composée de 3 éléments majeurs :
Un tableau de filtration : la référence 8061 comporte une pré-filtration et deux filtrations finales en 10 pouces
Un appareil de mesure : le résistivimètre est choisi en fonction de l’application
Deux déminéralisateurs branchés en série : cette installation est dimensionnée pour la gamme de déminéralisateurs de 11 litres à 65 litres.
Avant tout raccordement sur l’installation H2O Production , vous devez purger à l’égout la canalisation d’eau froide servant à alimenter l’installation jusqu’à ce que l’eau coule claire afin d’éviter le colmatage des filtres dû aux dépôts dans la canalisation.
Une fois l’eau de ville froide raccordée sur la vanne en amont du compteur, positionner les deux déminéralisateurs afin de les brancher en série en respectant les Entrées/Sorties matérialisées par des codes couleur.

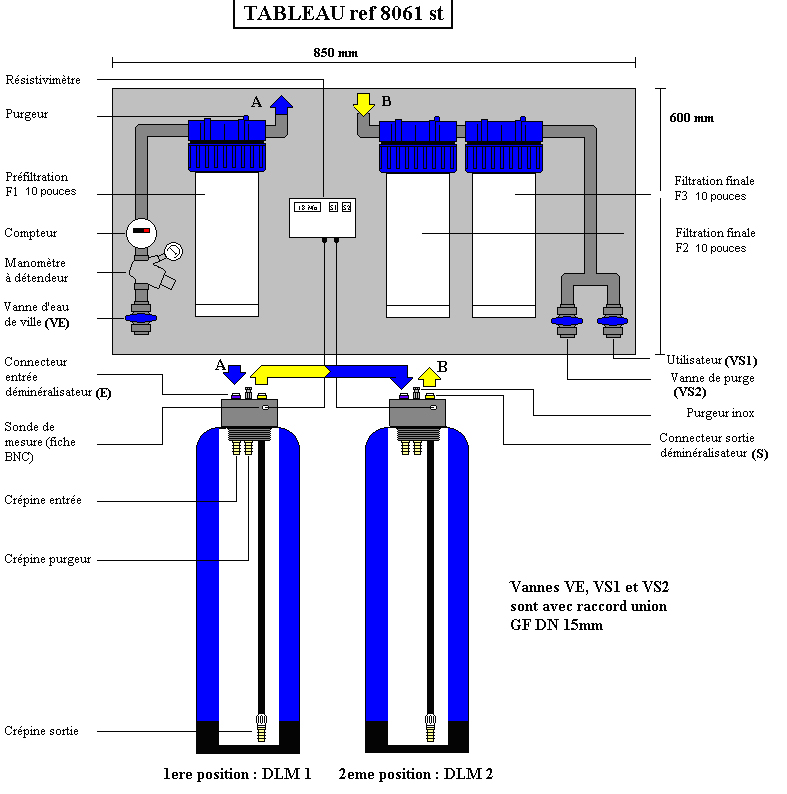

L’installation H2O Production est composée :
D’un tableau de filtration équipé :
D’une vanne d’isolement PVC DN15
D’un détenteur avec un manomètre
D’un compteur d’eau
D’un pré-filtre et de 2 filtres finaux
De deux vannes PVC DN 15 de distribution.
De deux déméralisateurs en série équipés :
D’une tête PVC avec une sonde de résistivité Inox coefficient 0.1 et d’une purge
Un volume de résine en lit mélangé dans chaque déminéralisateur
Un Kit de raccordement (Déminéralisateurs / Tableau)
D’un appareil de mesure : Résistivimètre
| A PREVOIR PAR LE CLIENT |
| 1- Une vanne d’arrivée d’eau de ville froide en 15×21 |
| 2- Un départ à l’égout |
| 3- Une prise 220 Volts protégée en 30 mA |
Une fois l’eau de ville froide raccordée sur la vanne (VE) en amont du compteur, positionner les deux déminéralisateurs afin de les brancher en série.
Les filtrations en 10 pouces sont utilisées uniquement pour les Déminéralisateurs de 11 litres à 105 litres
Le flexible avec les 2 embouts bleus doit être raccordé à la sortie du filtre (F1) et à l’entrée (E) du déminéralisateur DLM1.
Le pont (flexible avec embout jaune et bleu) doit être raccordé à son extrémité jaune à la sortie (S1) du déminéralisateur DLM1, et à son autre extrémité bleue à l’entrée E2 du déminéralisateur DLM2.
Le flexible avec les embouts jaunes est à raccorder à la sortie (S2) du déminéralisateur DLM2 et à l’entrée du filtre final F2.
ATTENTION : La sortie eau déminéralisée est toujours du côté de la sonde
Ouvrir moyennement la vanne d’eau de ville, puis dévisser légèrement les purges INOX sur le haut de chaque déminéralisateur afin que l’air des cylindres s’échappe.
Brancher alors le résistivimètre et raccorder la sonde du déminéralisateur DLM1 sur le cordon avec fiche BNC et faire de même pour le déminéralisateur DLM2.
Une fois l’air purgée des déminéralisateurs DML1 et DLM2, refermer les 2 purges, ouvrir à fond la vanne d’eau de ville et purger environ 1,5 fois le volume du déminéralisateur à l’égout par la vanne VS1 ou VS2.
Purger l’air présent dans le corps de filtre.
| CARACTERISTIQUES | |
| Raccord fluidique : | G 1/4″ |
| Connexion électrique : | BNC |
| Matière en contact avec le fluide : | INOX 316 L et PTFE |
| Etanchéité interne : | joint torique EPDM |
| Pression max : | 5 bar |
| Plage de température : | 0 à 60 °C |
| Constante de cellule : | 0.1 ± 2 % |
| MISE EN SERVICE DE LA SONDE |
Monter la sonde afin qu’elle soit toujours immergée
Raccorder l’appareil sur le secteur et la sonde sur la fiche prévue
Il faut impérativement une circulation d’eau pour tester la Résistivité de votre eau déminéralisée
H2O Produc
tion propose des déminéralisateurs èquipés d’une tête en PVC dont les diamètres des Entrées et Sorties sont adaptés au cahier des charges du client.
Pour les déminéralisateurs de 11 à 105 litres, les têtes sont équipées avec des connexions en 1/2 pas du gaz dans la majorité des cas.
H2O Production peut aussi proposer des têtes avec des connexions pour des débits plus importants en raccord DN 20
